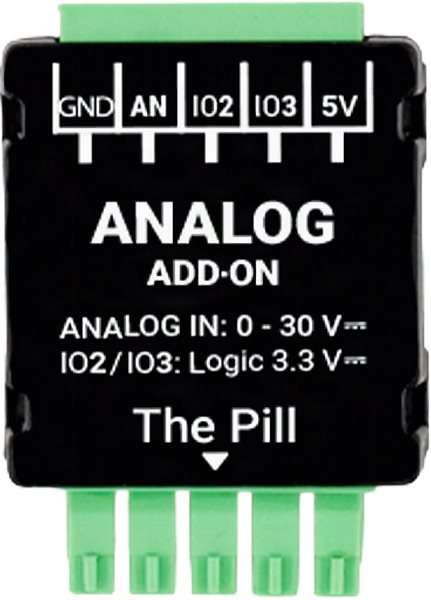

Analog ingång 0–30 V, tillbehör, Shelly The Pill Analog Add-on

En utbyggnadsmodul som ger The Pill by Shelly en analog mätingång för likspänning upp till 30 V. Modulen mäter spänningen från batterier, nätaggregat, solpaneler och analoga givare och skickar värdet till Shelly Smart Control-appen, där du kan följa nivån, sätta larmgränser och bygga automationer. Vanliga analoga givare för fukt, ljus, tryck eller flöde med 0–5 V eller 0–10 V utsignal kan därmed läsas direkt, liksom batterispänningar på 3,7 V, 4,2 V, 12 V och 24 V.

Utöver den analoga ingången finns två konfigurerbara digitala in-/utgångar med 3,3 V logik och en 5 V-utgång som kan mata den anslutna givaren. Modulen ansluts till The Pill via 5-Terminal Add-on, som säljs separat, och kan kombineras med SSR Add-on i samma stack.

Användningsområden

• Övervaka spänningen i batteribankar, UPS-enheter och LiFePO4-batterier och få larm när nivån sjunker
• Läsa analoga givare 0–10 V i industri- och fastighetsinstallationer, t.ex. tryck, flöde eller ljusintensitet
• Hobbyprojekt med jordfuktsgivare, LDR-ljussensor eller ljudsensor som styr bevattning eller belysning
• Mäta utspänning från solpaneler och laddregulatorer
• Styra eller läsa två digitala signaler via de extra IO-terminalerna

Specifikationer

• Analog ingång (AN): 0–30 V DC, noggrannhet ±(2 % + 5 siffror)
• Digitala in-/utgångar: 2 st (IO2, IO3), 3,3 V logik, max 20 mA som utgång
• Digital ingång: aktiv låg, tröskel låg < 0,83 V, hög > 2,48 V
• Strömutgång: 5 V för givare, GND-referens
• Anslutning: via 5-Terminal Add-on (säljs separat)
• Kompatibel enhet: The Pill by Shelly (krävs, säljs separat)
• Driftstemperatur: 0–40 °C, luftfuktighet 30–70 % RH
• Mått: 36,5 × 26,5 × 11,5 mm
• Vikt: 8 g
• Färg: svart
• Garanti: 2 år
