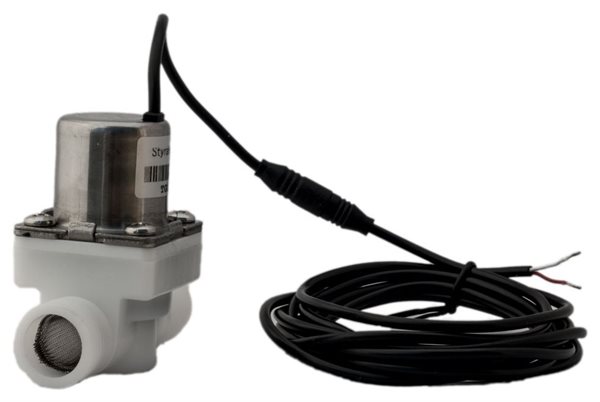

Ventil för vattenstyrning (5V) - Pulsstyrd


Pulsstyrd ventil som kan sätta på och stänga av vatten med en mikrodator eller Raspberry Pi. Passar strömsnåla konstruktioner (batteridriven).

Art.nr.: TG001
Tillv.: StyraHem
Ordinarie pris: 199 kr
Kampanjpris: 179 kr
:

En ventil för att enkelt kunna styra bevattning. Ventilen är pulsstyrd (bistabil) vilket betyder att den sätts på med en positiv spänning (5V) och stängs av genom att skifta polerna (5V). Eftersom den är bistabil så drar den ingen ström mer än vid omslag. Perfekt för batteristyrda ventiler.

Kan antingen styras med två reläer eller som vi rekommenderar med en motorkontroller. Detta krävs eftersom den måste matas med en större ström än vad en IO port klarar att generera på en mikrodator eller liknande. Vid styrning med en motorkontroller måste det vara en kontroller som kan växla och driva ström både vid 0 och 5V, tex L293D.

Se bild för kopplingsschema för att styra den med två relän.

  • Vattentryck: 0,2-8 bar
  • Kapsling: IP67
  • Matningsspänning: 5 V
  • Minsta ström: 228 mA
  • Flöde: 30 l/min vid 5 bar (se bild)
  • Pulslängd: >30 ms
  • Spolens resistans: 17,5±0,5 Ohm
  • Temperatur: 1-75 °C
  • Svarstid: Öppna <0,15 s, Stänga <0,5 s
  • Anslutning: 1/2" gänga båda sidorna
  • Grovfilter
  • Storlek: 67x37x63 mm
  • Kabel med kontakt, 2 m
