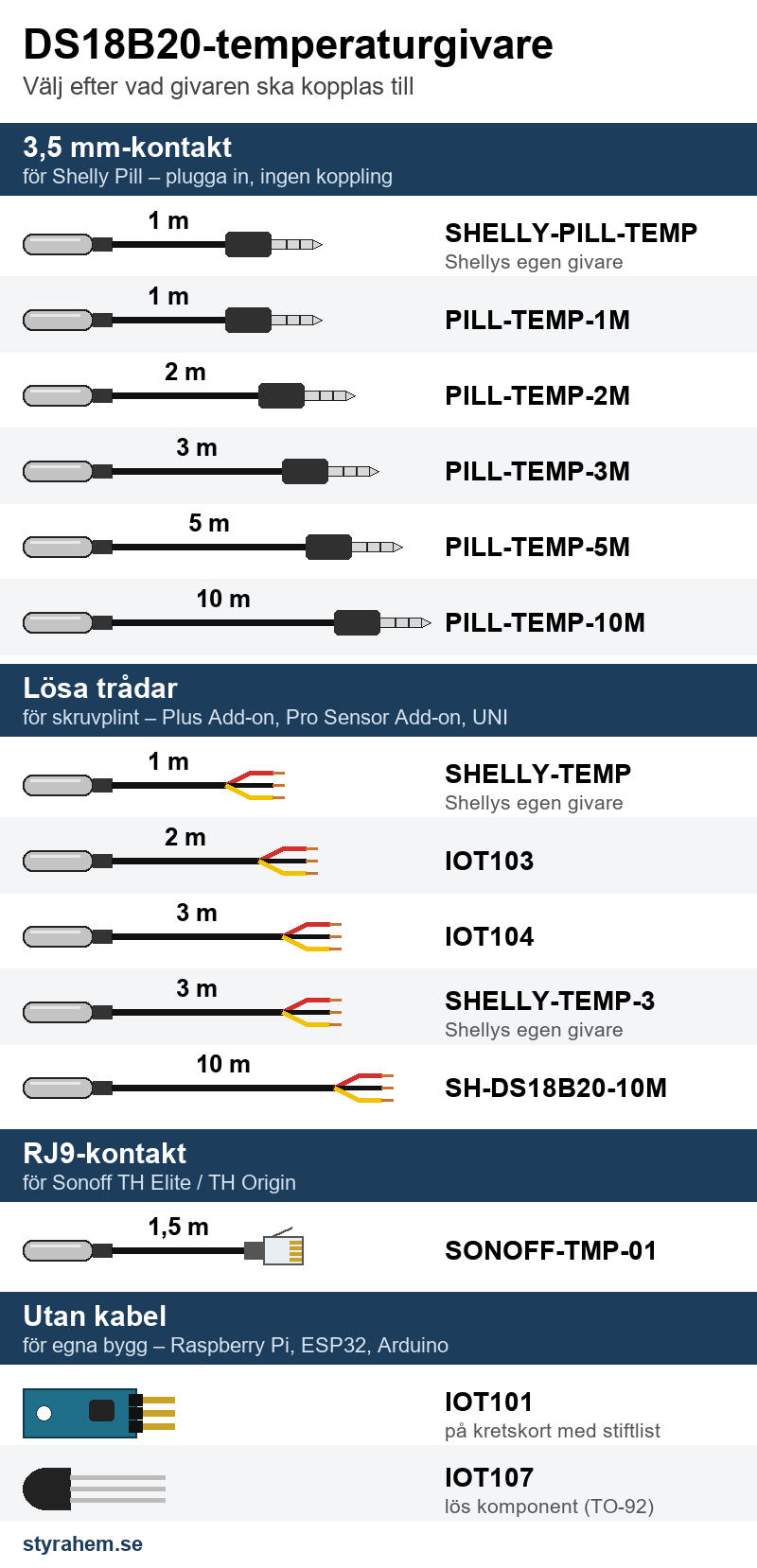

Temperaturgivare DS18B20 – vilken passar dig?

DS18B20 är en digital temperaturgivare som mäter från -55 °C till +125 °C med ±0,5 °C noggrannhet. Själva givaren är densamma i alla våra varianter – det som skiljer är kabellängden och vad kabeln slutar i. Det är kontakten som avgör vilken styrenhet givaren passar till, så börja där.

3,5 mm-kontakt – för Shelly Pill

Enklast av allt. Givaren pluggas direkt in i Shelly Pill, ingen skruvplint och ingen konfiguration – Pill hittar givaren själv. Den vattentäta stålsonden passar i akvarium, pool, varmvattenberedare, kylrum och mark.

• Shelly temperaturgivare med 3,5 mm, 1 m – Shellys egen
• Temperaturgivare 3,5 mm, 1 m
• Temperaturgivare 3,5 mm, 2 m
• Temperaturgivare 3,5 mm, 3 m
• Temperaturgivare 3,5 mm, 5 m
• Temperaturgivare 3,5 mm, 10 m

Fler givare och längre avstånd

Vill du mäta på flera ställen kopplar du in upp till fem givare i samma Pill med en splitter, 1 till 5. Räcker inte kabeln förlänger du med 1,5 m, 3 m eller 5 m – före eller efter splittern, och flera i serie om det behövs. Själva jack-skarven är inte vattentät, så linda den med självvulkande tejp om den sitter utomhus eller nära vatten.

Lösa trådar – för skruvplint

Givare med tre lösa trådar (röd = VCC, svart = GND, gul = data) skruvar du fast i en plint. De passar:

• Shelly Plus Add-on på Shelly Plus-reläer (ej Mini) – upp till 5 givare
• Shelly Pro Sensor Add-on på Shelly Pro-serien – upp till 5 givare
• Shelly UNI – upp till 3 givare
• Raspberry Pi, ESP32 och Arduino

Givare med lösa trådar:

• Shelly temperaturgivare, 1 m – Shellys egen
• Temperaturgivare med kabel, 2 m
• Temperaturgivare med kabel, 3 m
• Shelly temperaturgivare, 3 m – Shellys egen
• Temperaturgivare med kabel, 10 m

Flera givare kopplas parallellt på samma tre ledare. Varje givare har ett eget unikt id, så styrenheten håller isär dem.

RJ9-kontakt – för Sonoff TH

Sonoff temperaturgivare med RJ9 har 1,5 m kabel och en telefonliknande RJ9-kontakt som passar Sonoff TH Elite och TH Origin, till exempel TH16 Origin och TH16D Elite.

Utan kabel – för egna bygg

Bygger du själv med Raspberry Pi, ESP32 eller Arduino finns givaren också utan kabel:

• Temperaturgivare på kretskort – modul med stiftlist, lätt att koppla med kopplingskablar
• Temperaturgivare, lös komponent – bara själva DS18B20-kretsen (TO-92) att löda in

Vilken ska jag välja?

• Har du en Shelly Pill – välj 3,5 mm-kontakt.
• Har du ett Shelly Plus- eller Pro-relä – välj lösa trådar och en Add-on.
• Har du en Sonoff TH Elite/Origin – välj RJ9.
• Bygger du själv – välj kretskort eller lös komponent, eller en med lösa trådar om den ska mäta i vatten.

Välj hellre lite för lång kabel än för kort – överskottet kan rullas ihop. Mer om att mäta och styra med temperatur hittar du i Temperaturmätning med Shelly och Shelly Plus UNI, komponenter.
