Flaktstyrning med Sonoff iFan04

Så fungerar fläktstyrning

En fläktstyrning löser två saker på en gång: den ger dig separat kontroll över fläkten och lampan, och den gör båda styrbara från mobilen.

I många hem finns bara en strömbrytare till taket. Slår du av den släcks lampan och fläkten stannar samtidigt, och du kan inte köra fläkten utan att ha lampan tänd. En fläktstyrning monteras inne i fläktens kupa, tar emot den enda inkommande fasen och delar upp den i två styrda utgångar - en för lampan och en för fläktmotorn. Ingen ny kabeldragning behövs.

Hur hastigheten styrs

Vanliga takfläktar har en AC-induktionsmotor. Hastigheten ändras genom att en kondensator kopplas in i serie med motorlindningen: ju mindre kapacitans, desto lägre spänning över lindningen och desto långsammare går fläkten. Styrningen har olika kondensatorer inbyggda och växlar mellan dem, vilket ger tre fasta hastigheter - inte steglös reglering.

Det är också förklaringen till att hastighetsstegen kan kännas olika på olika fläktar. Kondensatorerna är valda för en typisk motor, så en fläkt med avvikande motor kan få en lägsta hastighet som knappt orkar snurra. Det är inget fel på styrningen utan en följd av hur tekniken fungerar.

Vilka fläktar fungerar

Sonoff iFan04-H är inte låst till någon särskild fläkt. Den fungerar med de flesta vanliga takfläktar, förutsatt att:

• fläkten har en AC-induktionsmotor, alltså den klassiska typen som hastighetsregleras med kondensator
• fläkten inte redan har egen elektronik eller inbyggd fjärrmottagare
• motorn drar högst 2 A och belysningen högst 3 A
• modulen får plats i kupan - den mäter 116 x 55 x 26 mm

Den fungerar däremot inte med DC-fläktar eller fläktar med borstlös motor. De har en egen elektronisk drivkrets och låter sig inte styras med kondensatorer. Styrningen ska heller aldrig sitta efter en dimmer.

Lampfunktionen är ren till- och frånslagning, inte dimring. iFan04-H är avsedd för 230 V och klarar 690 W glödljus eller 300 W LED på lampkretsen.

Installationen sker i fast installation och ska utföras av behörig elektriker. Gör aldrig något ingrepp med strömmen på.

Koppla iFan04 till WiFi

Modulen sitter inne i takfläktens kupa och har ingen lysdiod som syns utifrån - i stället piper den för att berätta var i processen den är.

Innan du börjar

• Installera appen eWeLink (finns för både iOS och Android) och skapa ett konto om du inte redan har ett.
• Tillåt platstjänster för appen. Appen behöver det för att kunna läsa listan över trådlösa nät - nekar du behörigheten går det inte att lägga till enheter alls.
• iFan04 ansluter bara till 2,4 GHz-nät. Har du både 2,4 och 5 GHz spelar det ingen roll, så länge 2,4 GHz är påslaget.
• Nätet behöver erbjuda WPA2. Ett rent WPA3-nät fungerar inte, eftersom kretsen i iFan04 inte klarar WPA3. Kör routern blandat läge (WPA2/WPA3) går det normalt bra - enheten ansluter då med WPA2.
• Undvik specialtecken i nätets lösenord. Fel eller krångligt lösenord är den vanligaste orsaken till att parkopplingen misslyckas.
• Stäng av mobildata på telefonen under parkopplingen.

Du behöver inte komma åt knapparna

Eftersom modulen sitter inne i kupan är det sällan praktiskt att nå knapparna. Det finns tre sätt att sätta iFan04 i parkopplingsläge:

• Slå strömbrytaren på och av tre gånger i följd (på-av-på-av-på). Enheten piper då kort-kort-långt och står i parkopplingsläge.
• Håll in parkopplingsknappen på RM433R2-fjärrkontrollen i 5 sekunder tills samma signal hörs.
• Håll in parkopplingsknappen på själva modulen i 5 sekunder.

För kompatibilitetsläget slår du i stället strömbrytaren på och av fem gånger i följd.

Knapparna på modulen

Behöver du ändå gå in i kupan har iFan04 två knappar, och det är viktigt att inte blanda ihop dem.

• Parkopplingsknappen används för WiFi och appen.
• RF-knappen används för att rensa inlärda fjärrkontroller. Håller du in den av misstag tappar du fjärrkontrollen i stället för att koppla upp WiFi.

Vad ljudsignalerna betyder

Eftersom modulen sitter dold är ljudet enda sättet att avgöra var den befinner sig.

• Två korta pip och ett långt - enheten har gått in i parkopplingsläge och väntar på appen.
• Snabba pip i hög takt - enheten står i kompatibilitetsläge (AP).
• Två pip - inlärda fjärrkontroller har rensats.
• Ett kort pip - fjärrkontrollen har lärts in.

Enheten piper också när du slår på och av fläkten och när du ändrar hastighet, men inte när du tänder eller släcker lampan. Det är fabriksinställningen och inget fel. Tycker du att den piper för mycket kan du tysta summern med Mute-knappen på fjärrkontrollen.

Ger enheten signalen för parkopplingsläge varje gång du slår på strömmen betyder det att den fortfarande är oparad - en färdigkopplad iFan04 startar tyst och ansluter direkt.

Enheten lämnar parkopplingsläget efter tre minuter. Ha därför appen öppen och redo innan du börjar.

Parkoppling steg för steg

• Sätt iFan04 i parkopplingsläge enligt något av sätten ovan. Vid allra första uppstarten går den dit automatiskt.
• Tryck på plus-knappen längst ner i eWeLink och välj Quick Pairing.
• Ange namn och lösenord för ditt 2,4 GHz-nät.
• Appen skickar över uppgifterna. Det tar en stund, sedan dyker enheten upp i appen.

Ett tips: i parkopplingsläget avbryter ett tryck på fjärrkontrollen det pågående läget. Låt bli fjärren tills parkopplingen är klar.

Om Quick Pairing inte fungerar - använd kompatibilitetsläget

Quick Pairing bygger på att telefonen sänder över nätverksuppgifterna på det band den själv är ansluten till. Ligger telefonen på 5 GHz medan iFan04 lyssnar på 2,4 GHz når de aldrig varandra, och det händer lätt om 2,4 och 5 GHz delar samma nätverksnamn.

Då ska du inte börja ändra i routern. Använd kompatibilitetsläget i stället - det fungerar oavsett vilket band telefonen ligger på, eftersom uppgifterna skickas direkt till enheten och inte ut över nätet.

• Slå strömbrytaren på och av fem gånger i följd, eller håll in parkopplingsknappen i 5 sekunder en gång till. När enheten piper snabbt i hög takt står den i kompatibilitetsläge.
• iFan04 startar nu ett eget trådlöst nät som heter ITEAD-xxxxxx. Anslut telefonen till det med lösenordet 12345678. Ibland tar det någon minut innan nätet syns, så ha tålamod.
• Säger telefonen att nätet saknar internet - välj att vara kvar ansluten ändå.
• Tryck på plus-knappen i appen och välj Compatible Pairing Mode.
• Ange namn och lösenord för ditt trådlösa nät, så skickas uppgifterna över och enheten dyker upp i appen.

Tips när det ändå strular

• Stå nära enheten med telefonen, gärna inom en meter, och se till att fläkten har bra täckning från routern.
• Kontrollera att platstjänster är tillåtna för appen.
• Kör du blandat WPA2/WPA3-läge och det ändå inte fungerar kan routern kräva skyddade hanteringsramar (PMF eller 802.11w). Ställ den inställningen på valfri i stället för obligatorisk, eller byt tillfälligt till enbart WPA2.
• Testa med en annan telefon. Logga in med samma eWeLink-konto, så syns enheten ändå i din egen telefon efteråt.
• Kontrollera att routern inte har MAC-filtrering påslagen.
• Vill du hellre få Quick Pairing att fungera kan du tillfälligt stänga av 5 GHz i routern, eller helt enkelt gå en bit bort från den - 5 GHz har kort räckvidd, så telefonen faller då över till 2,4 GHz av sig själv.

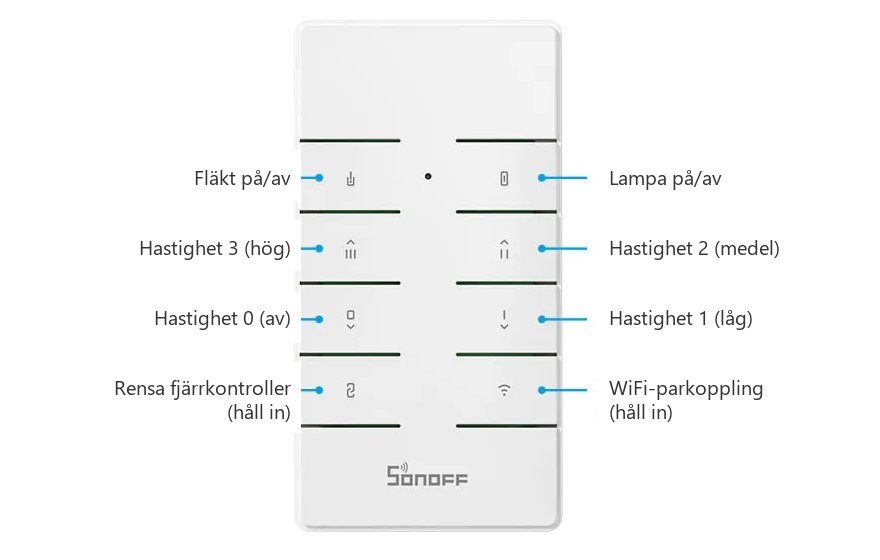

Fjärrkontrollen

Fjärrkontrollen RM433R2 är redan inlärd från fabrik. Du behöver alltså inte para den - dra bara ut plastfliken som skyddar batteriet, så fungerar den direkt. Batteriet är ett knappcellsbatteri av typen CR2450.

Behöver du lära in den på nytt, till exempel efter att ha rensat minnet eller om du bytt fjärrkontroll: slå på strömmen till iFan04 och tryck på valfri knapp på fjärrkontrollen inom 5 sekunder. Ett kort pip bekräftar att alla knappar lärts in. Hinner du inte inom 5 sekunder får du slå av och på strömmen och försöka igen.

iFan04 kan lära sig upp till tio fjärrkontroller. Den elfte skriver över den först inlärda.

Vill du rensa alla inlärda fjärrkontroller håller du in RF-knappen på modulen i 5 sekunder tills du hör två pip.

Tänk på att fjärrkontrollen går via radio och inte via appen eller WiFi. Att fläkten lyder fjärrkontrollen betyder alltså inte att den är uppkopplad mot nätverket - det är två helt separata saker.

Byta trådlöst nät

Har du bytt router eller nätverksnamn behöver du inte para om från början. Gå till enhetens inställningar i eWeLink och välj Wi-Fi Settings för att ange det nya nätet.
