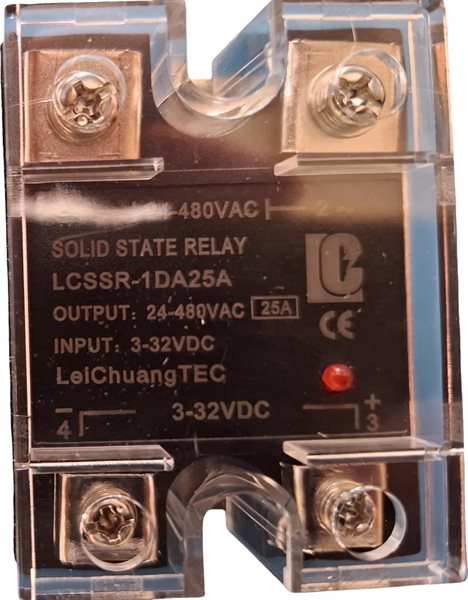

Halvledarrelä (SSR) 25 A som styrs med 3–32 V DC och kopplar 24–480 V AC utan mekaniska kontakter. Helt tyst, sliter inte, kopplar i nollgenomgång. Styrs direkt från Shelly Plus UNI, Arduino, ESP32 eller en PLC-utgång.
Art.nr:
SH-SSR-DA
189 kr
Varan finns i lager för omgående leverans.
Beställningar innan kl 13.00 skickas samma dag, annars nästkommande vardag. Vi skickar 1:a klass, normalt finns varorna hos dig dagen efter.
Styr 230 V-laster direkt från lågvolt
Ett halvledarrelä (SSR) har inga rörliga kontakter. Det gör det helt tyst, tål miljontals till- och frånslag och kopplar i nollgenomgång så att det inte blir gnistor eller störningar. Den här modellen styrs med 3–32 V DC, så en 5 V- eller 12 V-utgång från en mikrokontroller, en PLC, Shelly Plus UNI eller en termostat kan koppla en 230 V-last på upp till 25 A utan mellanrelä. Typiska användningar är elradiatorer, golvvärme, varmvattenberedare, bastuaggregat, pumpar och motorer. För en 400 V-last används två reläer, ett per fas.
Specifikation
- Typ: LCSSR-1DA25A, enfas, DC-AC
- Styrspänning: 3–32 V DC, styrström ca 7–12 mA
- Laststyrning: 24–480 V AC, max 25 A
- Koppling: nollgenomgång (zero cross)
- Isolationsspänning: 2 500 V
- Indikering: röd lysdiod som lyser när reläet är tillslaget
- Anslutning: skruvplintar, plastlock över plintarna
- Mått: 57 × 45 × 28 mm, hål för skruvmontage c/c 47 mm
- Vikt: ca 80 g
Montering
- Montera på kylfläns vid laster över ca 5 A, kylflänsen W-70 finns som tillbehör
- Använd DIN-clips för att sätta relä och kylfläns på DIN-skena
- Reläet läcker en liten ström i frånläge, så lasten kan ha spänning även när det är avstängt: bryt alltid med huvudbrytare vid arbete
