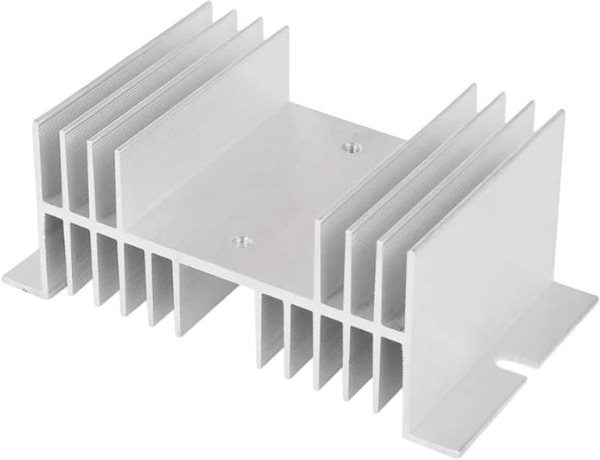

Kylfläns för SSR-relä, aluminium, W-70, 10–40 A

Nödvändig vid laster över några ampere

Ett halvledarrelä utvecklar värme när det leder, ungefär 1–1,5 W per ampere. Vid laster över cirka 5 A räcker inte reläets egen bottenplatta för att leda bort värmen, och utan kylfläns blir reläet för varmt och går sönder i förtid. W-70-flänsen ger tillräcklig kylyta för ett 25 A-relä vid normal belastning i skåp med fri luftcirkulation.

Specifikation

• Modell: W-70, W-profil i aluminium
• Passar: enfas SSR med standardhål c/c 47 mm (SSR-25AA, SSR-25DA och liknande 10–40 A)
• Mått: 126 × 70 × 50 mm, hålavstånd 47,5 mm
• Vikt: ca 200 g
• Yta: anodiserad, silver
• Montering: reläet skruvas på flänsens plana yta, flänsen skruvas på plåt eller sätts på DIN-skena med DIN-fästet

Tips

• Lägg ett tunt lager värmeledande pasta mellan relä och fläns
• Montera flänsen med kylflänsarna vertikalt så luften kan stiga fritt
• Vid laster nära 25 A eller instängd montering, komplettera med fläkt eller välj större fläns
